Tester le redresseur régulateur et le stator / alternateur moto avec un multimètre
Trouver la panne électrique sur sa moto
Si comme moi vous avez rencontré des problèmes de décharge de batterie moto ou alors de voyants qui ne s’allument plus sur votre moto alors vous êtes au bon endroit.
En toute sincérité, je ne suis pas un pro de la mécanique ni de l’électronique mais juste un passionné à la recherche d’une solution qui peut m’éviter de passer par la case garage pour ne pas débourser plus de 300€ dans un régulateur d’origine et plus de 550€ pour un stator d’origine (tout ça en concession chez Honda !).
Dans ma situation je rencontrais notamment un problème de décharge au niveau de ma batterie. Le fait de laisser ma moto remisée pendant une semaine sans y toucher suffisait à rendre complément inutilisable ma batterie moto. Peut-être rencontrez-vous le même problème que moi ou un problème du même type.
J’ai donc mis des semaines en quête de bons conseils sur les forums, dans les garages ou encore dans différentes concessions motos. Pendant ces dernières semaines j’ai donc appris pas mal de choses et notamment appris qu’on pouvait faire pleins de trucs sympas avec un multimètre quel qu’il soit.
D’ailleurs si vous n’avez pas de multimètre vous pouvez investir dans un multimètre de base à 5€ : c’est largement suffisant. Dans mon cas je ne me le cache pas, j’ai acheté un multimètre sur un site chinois pour moins de 5€.
Dans les conseils que je vais vous donner je vais bien sûr éviter de vous demander si vous avez bien vérifié l’état de votre batterie car je suis sûr que c’est déjà fait. Sinon vous pouvez lire mon article précédent sur tester sa batterie.
Je ne veux également pas vous donner des conseils du type « c’est surement un défaut de batterie » ou alors « ta batterie est sûrement trop vieille ». Ça vous l’avez déjà sûrement vu, entendu ou lu ailleurs… Non, je préfère vous donner toute les cartes en mains pour que vous évitiez de perdre trop de temps car j’en ai passé beaucoup dans mes recherches.
Peut-être que vous connaîtrez déjà tous les conseils que je vais vous donner ou peut-être pas. J’espère juste que vous serez indulgent avec moi si vous connaissez déjà tout ! 🙂
Premier test : Vérifiez que vous n’avez pas une perte / masse sur votre moto
Pour se faire, munissez vous de votre multimètre et réglez le sur la fonction 10A en plaçant correctement le fil rouge sur la fonction ADC de votre multimètre (c’est à dire à gauche) et votre fil noir sur l’orifice du milieu (voir photo du multimètre pour les règlages).
Une fois que c’est fait enlevez la borne négative sur votre batterie puis placez le fil rouge du multimètre sur le câble négatif de votre moto et le fil noir sur la borne négative de votre batterie.

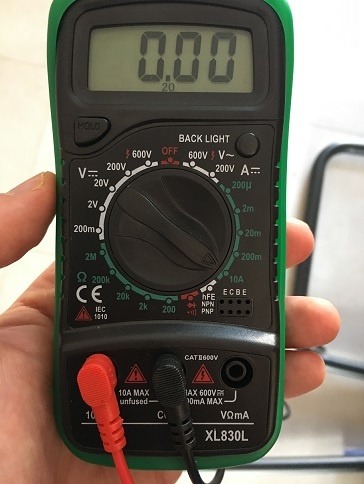

Regardez ensuite la mesure à l’écran. Si vous avez entre 0,01 et 0,02 tout va bien, il s’agit d’une perte normale lié à l’utilisation de composants comme l’ordinateur ou l’horloge.
Par contre si vous êtes au dessus vous avez une perte de courant quelque part.
Pour se faire commencez à débrancher un à un chaque accessoire pour trouver le coupable (poignées chauffantes, allume cigare, l’indicateur de rapport etc.)
Deuxième test : Vérifiez que le régulateur et l’alternateur communiquent bien sur votre moto
Le régulateur à pour rôle de transformer que le courant alternatif envoyé par le stator en courant continu.
Avant de commencer réglez votre multimètre de la façon suivante : le fil rouge dans l’orifice de droite et le noir au milieu. Mettez ensuite le curseur sur la position 20v.
Pour se faire placer le fil rouge et noir du multimètre sur les couleurs respectives de votre batterie (si vous avez fait le premier test rebranchez la borne négative de votre moto). Prenez la tension de votre batterie, il faut que vous ayez au minimum 12 volts. Toujours en restant aux bornes de la batterie mettez en marche le moteur de votre moto et faites la rugir à environ 3000 tours. Normalement vous devriez instantanément voir monter le voltage de votre batterie entre 14 volts et 15 volts. Si ce n’est pas le cas on tient une première piste. Il y a de grandes chances que le régulateur ou l’alternateur posent problèmes…
On va donc poursuivre les tests pour avoir d’autres éléments. Même si les valeurs recensées sont bonnes je vous recommande de suivre les test suivants tout de même car si vous avez votre batterie qui se décharge le problème n’est pas écarté. Il se peut que votre stator ou régulateur ne fonctionne qu’à moitié. Votre stator peut par exemple avoir chauffé sur deux ou trois bobines ce qui vous donne des test que je vais appeler « faux négatifs ». En effet, votre alternateur semble être mis hors de cause mais il peut avoir des comportement différents à chaud, à froid ou dans d’autres situations particulières.
Troisième test : testez le fonctionnement de l’alternateur, stator en direct

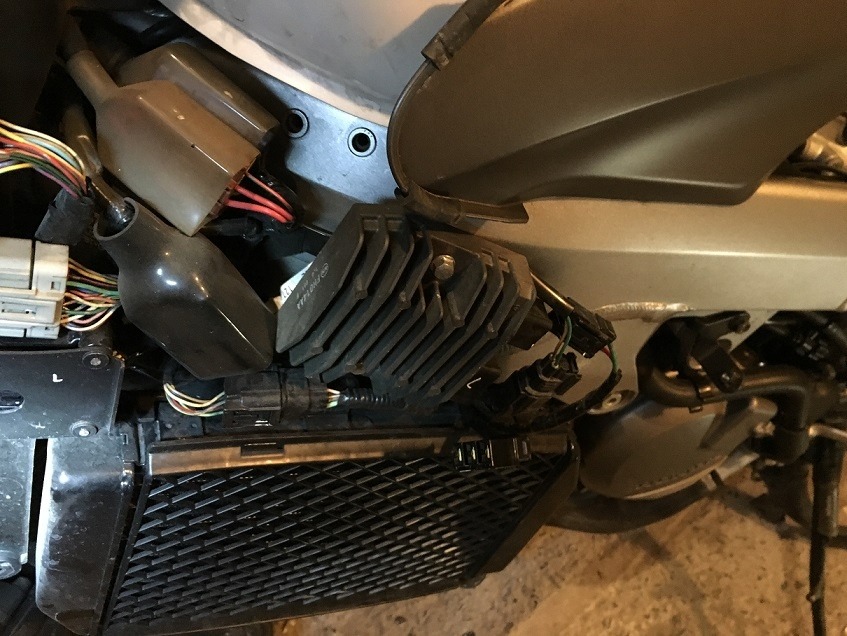

Si comme moi, vous êtes sur une Honda en général le régulateur se situe côté avant gauche lorsque vous êtes assis sur la moto. Pour mon cas il s’agit d’une Honda VFR800x Crossrunner (voir photo ci-dessous).
Une fois que vous avez déshabillé l’avant de votre moto vous devriez avoir une pièce qui ressemble à un petit accordéon d’où arrivent en général différents fils de couleurs (Trois jaunes pour moi d’un côté et un rouge et un vert de l’autre).
Débranchez les trois fils jaunes puis mettez votre machine en marche. Reprenez votre multimètre en le réglant sur 200v alternatif. Mettez ensuite le contact de votre machine à 3000 tours puis testez chaque sortie une à une (la 1 et la 2, la 2 et la 3, la 1 et la 3). Logiquement vous devriez avoir une tension supérieure à 30 volts pour chacune des bornes. L’autre élément important est surtout de vous assurer que vous avez la même mesure sur chaque sortie car si ce n’est pas le cas il y a de fortes chances que vous ayez un problème avec votre stator (une bobine ou plusieurs de brûlées).
Si vous n’avez pas de multimètre à votre portée certains mécaniciens font également un test sommaire avec une ampoule témoin (deux fils et une ampoule) pour voir si la lumière s’allume. Je l’ai fait mais pour ma part j’ai préféré garder la solution du multimètre que je trouve plus fiable et plus précise. Sachez tout de même que le test de courant avec une ampoule 12v est donc possible.
Troisième test : tester en direct le redresseur régulateur

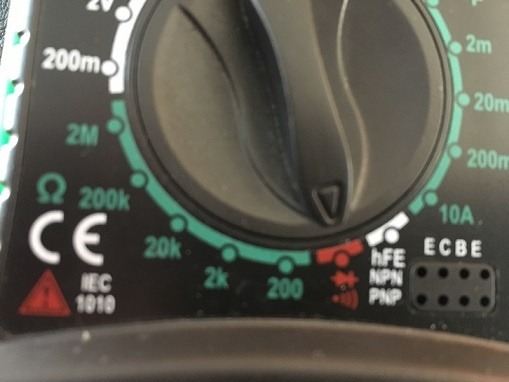

Pour finir, testez directement votre redresseur régulateur. Pour se faire réglez votre multimètre sur la fonction diode avec le fil rouge placé à droite du multimètre et le noir au milieu. Si vous ne savez pas ce que c’est, il s’agit d’une sorte de flèche pointant vers la droite.
Comme pour le test de l’alternateur essayez toutes les combinaisons possibles et notez bien chaque mesure. Vous devriez logiquement avoir les mêmes partout. La mesure affichée devrait être supérieur à 0,300. Celle-ci peut parfois être différente en fonction du type de machine.
Ci-dessous j’ai trouvé une vidéo intéressant mais en anglais concernant les tests effectués pour différents types et modèles de régulateurs motos.
Trouver un stator et un régulateur pas cher pour sa moto
Là vous venez de finir tous les tests et vous avez soit votre régulateur ou votre stator HS, aie aie aie la note peut parfois s’avérer salée. Comme je le disais en introduction si vous faites changer les deux en concessions vous allez chercher directement une facture plus ou moins à 1000€.
N’ayant pas le budget j’ai opté pour une autre solution… Certains l’approuveront et d’autres moins ! Pour ma part j’ai acheté tout ce matériel sur des sites tels que ebay ou encore directement sur le site de Aliexpress.
Pour moins de 150€ j’ai reçu un nouveau régulateur et un nouveau stator. Je me suis bien sûr assuré de leur compatibilité avec ma machine avant de les acheter. Bien sûr vous n’êtes pas obligé de faire comme moi mais ceux qui ont un budget serré et qui estiment acheter un matériel équivalent ou presque équivalents en qualité sauteront le pas vers ces sites.
Je n’ai plus qu’une chose à espérer, c’est que vous ayez enfin résolu vos problèmes. J’espère sincèrement que vous trouvez la solution à vos différents problèmes pour vous croiser prochainement sur le bitume.
